Насос VPL1700 это гидравлическая (лопастная) консольная многоступенчатая машина, передающая энергию перекачиваемой жидкости за счёт изменения направления потока жидкости лопатками в направлении от вала машины (насоса) на протекающую жидкость. Близок по конструктиву к стандарту API610 VS4, но имеет несколько рабочих колес.

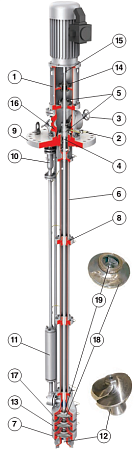

Особенности конструкции насосов VPL1700
При работе с токсичными жидкостями важны как безопасность, так и надежность производственного процесса, поэтому компания Flowserve разработала ряд усовершенствований, повышающих экологическую безопасность и безопасность рабочего персонала при производстве и распределении токсичных сжиженных газов.

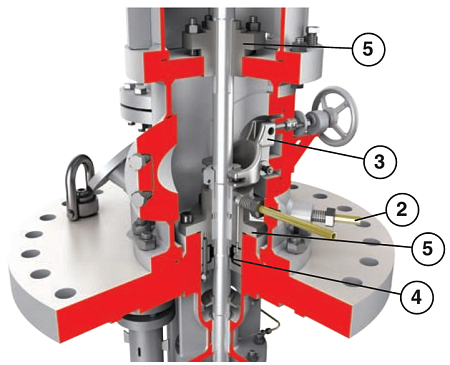

Вал и система уплотнения
- Контроль вибрации – предусмотрены датчики для выявления любых изменений в работе оборудования;
- Контроль температуры – сигналы от термопар или РТД подшипников, механического уплотнения, подшипников скольжения, нижней камеры уплотнения или сальниковой камеры уведомляют оператора о превышении температуры в данных местах;
- Регулируемый механизм уплотнения – позволяет производить удаленную установку уплотнения;
- Аварийное уплотнение – расположено под нижним уплотнительным элементом, изолирует перекачиваемую среду от атмосферы в случае выхода из строя сальниковой набивки или механического уплотнения;
- Газовые механические уплотнения – для замены сальниковой набивки или старых уплотнений с целью экономии энергопотребления, снижения расхода потребления буферного газа и уменьшения утечек. В уплотнениях используется современная бесконтактная геометрия поверхности, что обеспечивает высокий уровень надежности уплотнения в широком диапазоне рабочих давлений.
Стандартное устройство корпуса подшипника
Усовершенствование материалов и компоновки:
- Изменение общей длины насоса и дополнительные ступени – для увеличенного выходного напора, чтобы можно было приспособиться к изменениям параметров системы и/или для альтернативного использования бака;
- Высоколегированные детали насоса, соприкасающиеся с перекачиваемой средой – для предотвращения коррозии и/или эрозии, низких температур и устойчивости к искрению;
- Керамические / интерметаллические износостойкие компоненты – в случаях, когда требуется высокая теплоотдача или износостойкость из-за недостатка смазки или наличия твердых частиц в перекачиваемой среде;
- Штампованная монтажная плита в соответствии со стандартом ASME – для установок под давлением и перекачки токсичных веществ.
Усовершенствование гидравлики:

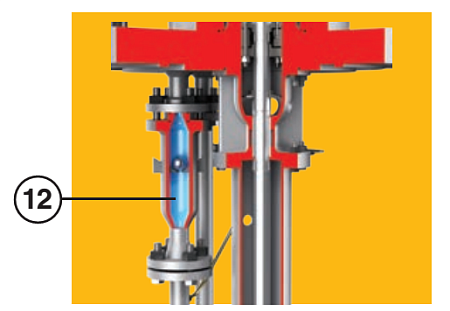

- Обратный клапан – перекрывает поток токсичной жидкости в случае разрыва линии вне резервуара. Обратный клапан двойного действия может быть использован как для избыточного, так и для минимального расхода;

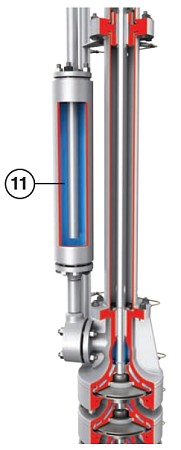

- Импульсная камера – поглощает удар высокого давления (гидравлический удар), возникающий при внезапном закрытии обратного клапана или клапанов управления системой. Импульсная камера развинчивается снизу и сверху, что позволяет производить легкую очистку;
- Индусер – уменьшает необходимое погружение насоса на 35-50%, что сводит к минимуму уровень запасов в емкостях при откачке;
- Более производительные и высоконапорные гидравлические части – которые подходят к одной и той же горловине резервуара, для подачи до 136 м3/ч и при напорах до 274 м на хлоре и до 427 м на воде. Новая гидравлическая часть может быть разработана для удовлетворения требуемых рабочих условий.
Надежность и обслуживание:
- Упорный подшипник – установлен на гильзе вала для облегчения снятия уплотнений и упорных подшипников при реконструкции. Усиленные антифрикционные подшипники находятся в хорошо защищенном корпусе подшипника, обеспечивая срок службы более 25 000 часов;
- Сухая дисковая муфта – идет в комплекте с картриджным упорным подшипником для облегчения снятия подшипника и уплотнения. Данные муфты не требуют технического обслуживания, имеют низкую осевую жесткость и жесткость на изгиб, что снижает нагрузку на подшипники насоса и двигателя;
- Компактный корпус подшипника – для использования с механическими газовыми уплотнениями;
- Корпус в виде диффузора – создает баланс радиальной силы по периметру рабочего колеса. Радиальная нагрузка на подшипники скольжения сведена к минимуму. Ограниченная контролируемая компрессионная прокладка используется для более надежного уплотнения ступеней;
- Кольца износа – сменный кольца износа корпуса и рабочего колеса повышают эффективность и значительно продлевают срок службы;
- Закрытые рабочие колеса – рабочие колеса с уплотнительными кольцами позволяют использовать разные варианты в зазорах рабочего колеса без влияния на гидравлические характеристики насоса. Опционально для изнашиваемых поверхностей можно использовать неметаллические и керамические сплавы с покрытием.

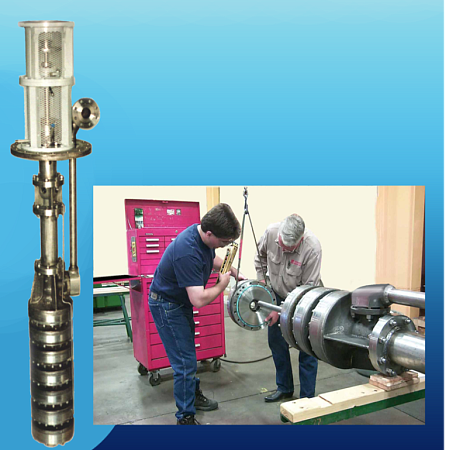

Комплект обслуживания корпуса подшипника

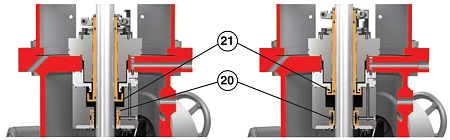

Комплект для модернизации VPL1700 позволяет получить доступ к верхнему газовому механическому уплотнению или сальниковому уплотнению и упорному подшипнику без вывода из эксплуатации емкости, чтобы удалить насос для технического обслуживания. Возможность использования данного комплекта для насосов, находящихся в эксплуатации, оценивается индивидуально.
- Изоляционное уплотнение – может быть использовано последовательно с нижним аварийным уплотнением для резервирования;
- Специализированная гильза с подъемным механизмом – при использовании изолирующего уплотнения. Гильза поднимается на место с помощью уплотнительного кольца. Это уплотнительное кольцо в сочетании с дополнительными уплотнительными кольцами создает статическое уплотнение, изолирующее область над ним от процесса, что обеспечивает безопасное обслуживание.
